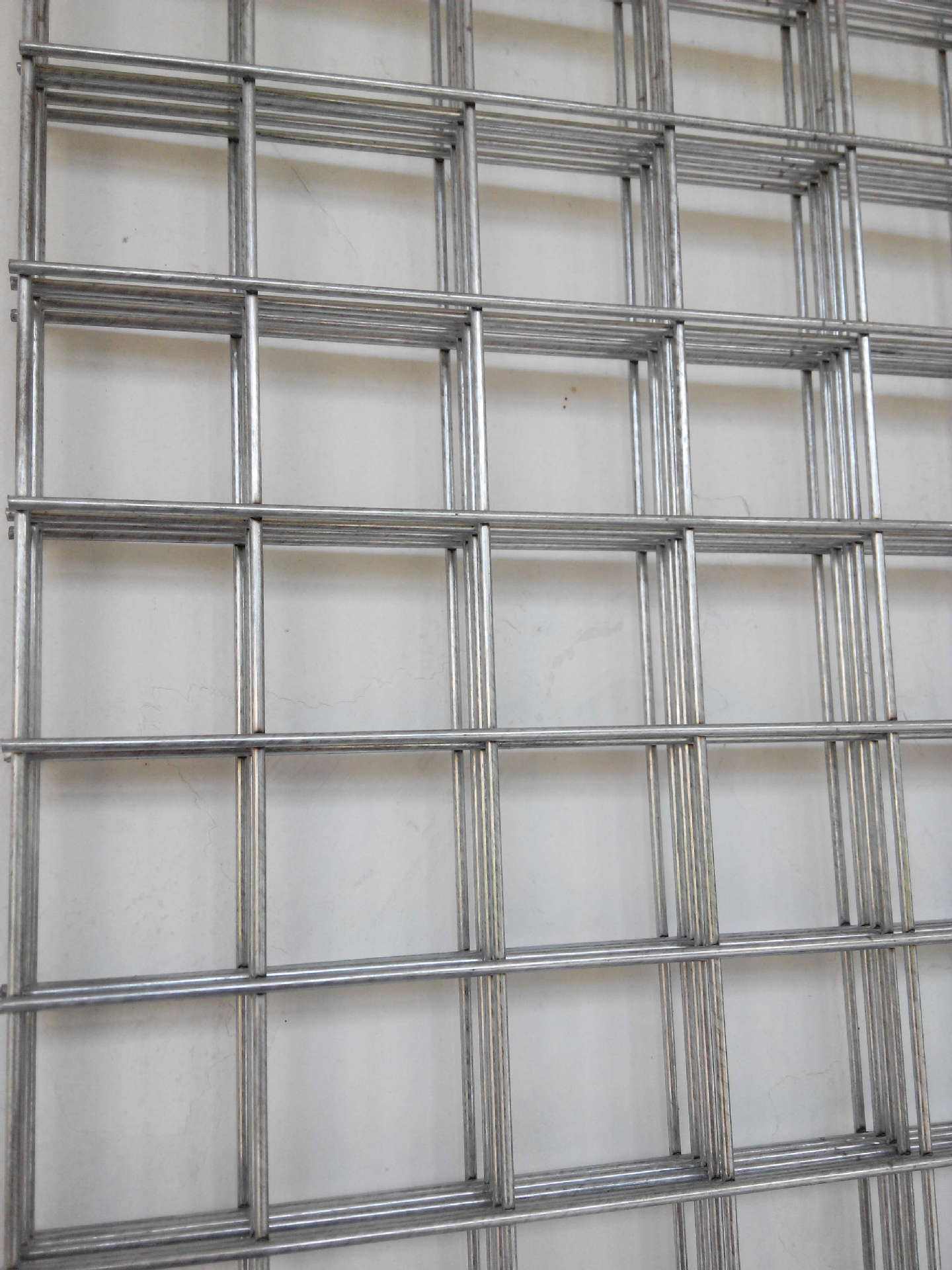

铁丝网片焊点拉伸试验

铁丝网片焊点拉伸试验

WED-10 万能电子试验机记录的焊点抗拉力试验位移与试验力的关系出现如下现象：在电焊网焊点未达到完全受力状态时，即电焊网处于拉伸过程中而未完全处于垂直状态，此时图 2 中 U 部分仍处于校正状态，试验力一直在平缓上升。当拉伸到一定程度时，即在全力状态下，曲线上有一个“平台”，即镀锌层和钢丝网在位移范围内开始剥落。当镀层与丝网完全分离后，此时焊点抗拉力完全由丝网与丝网之间组成，由曲线可以明显看出，位移与试验力之间处于线性关系，试验力随着位移的增加而增加，当丝网与丝网之间的焊点完全破坏之后，此时试验力达到最大值，随着位移的增加，试验力急剧下降，近似直线下降，试验结束。从理论上可以看出，焊点失效后另一侧应存在一条涂层和丝网剥离曲线，但由于这一阶段剥落力较小，由于惯性作用，无法在曲线上显示。

有刺金属网的结构由镀锌层与金属网的结合和金属网与金属网的结合两部分组成。在曲线上镀锌层与丝网之间的剥离过程有明显的波浪曲线，其数值基本在100N左右，丝网与丝网之间的结合力大于镀锌层与丝网之间的结合力，在ll6N以上，是焊点抗拉力的最主要的部分，也是现行工程上需要验收的最主要的检测项目，更是镀锌铁丝网片在外墙保温系统中发挥作用最关键的因素。
